近日，新捕京官网欧阳义芳教授和陶小马教授开展了镁稀土体系扩散行为及其力学性能的相关研究，研究成果以"Diffusion behaviors and mechanical properties of binary Mg-Ce system[1]"、"Diffusion characteristics and mechanical properties of Mg-Sm system[2]"为题发表在《Vacuum》和《Journal of Materials Research and Technology》上。

目前，含稀土镁合金以其优异的力学性能和高温抗蠕变性等优点而受到广泛关注。为了丰富稀土镁合金的设计策略，完善Mg-RE体系的扩散系数等参数。本研究选取Mg-Ce和Mg-Sm体系为研究对象。利用扩散偶技术在对样品进行高温退火后，使用电子探针微区成分分析技术(EPMA)对扩散区域的扩散行为进行了分析，相关金属间化合物的力学性能由纳米压痕显微测试仪表征获得。结果表明，引入高弹性模量的金属间化合物沉淀是稀土镁合金性能提升的关键。所得到的扩散系数和力学性能等参数将对稀土镁合金的设计提供理论上的支持。

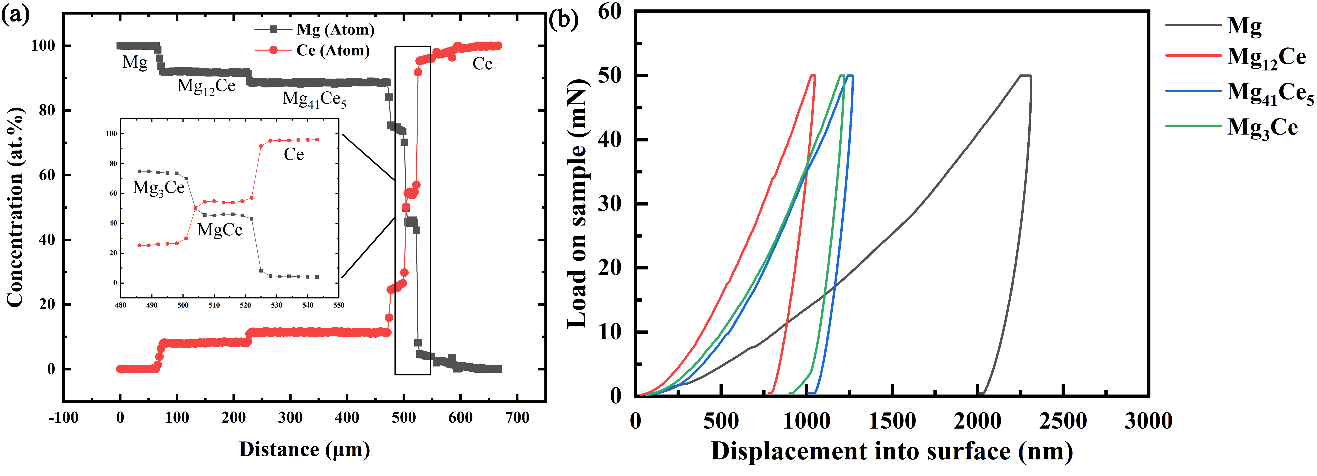

Mg-Ce system annealed at 723 K for 720 h: (a) Element distribution in diffusion region; (b) Displacement-load curve of related phase layer.

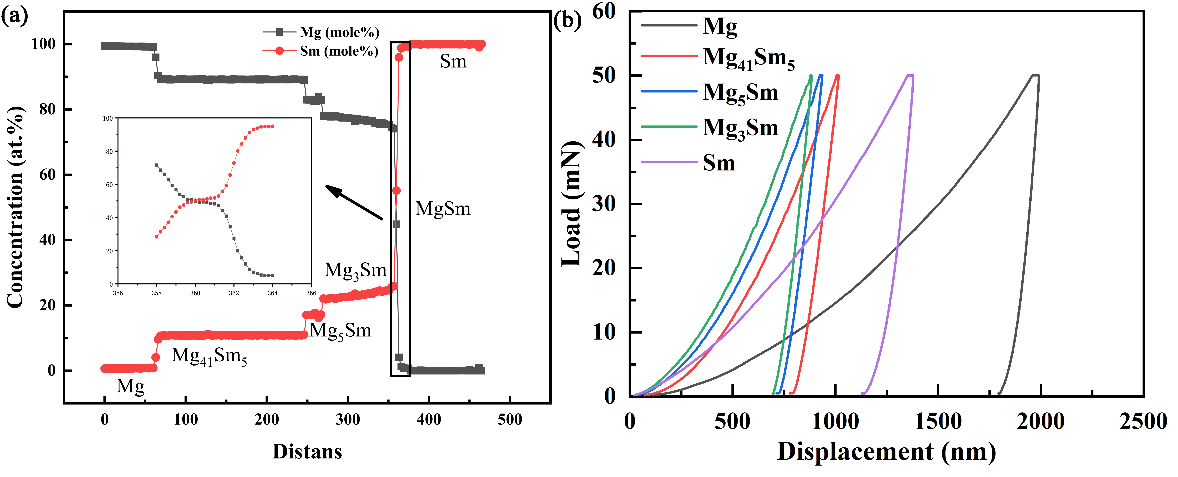

Mg-Sm system annealed at 798 K for 60 h: (a) Element distribution in diffusion region; (b) Displacement-load curve of related phase layer.

该工作获得国家自然科学基金，广西自然科学基金等资助。

论文[1]作者：刘发利（硕士生）、方黎阳（博士生）、李志莹（硕士生）、谭永康（博士生）、王江、贺显聪、徐广龙、欧阳义芳、陶小马（通讯作者）

论文[1]链接: https://doi.org/10.1016/j.vacuum.2023.112409

论文[2]作者：刘发利（硕士生）、方黎阳（博士生）、李志莹（硕士生）、谭永康（博士生）、王江、徐广龙、欧阳义芳、陶小马（通讯作者）

论文[2]链接: https://doi.org/10.1016/j.jmrt.2024.01.154
