新捕京官网光电子材料与探测技术团队在无铅铁电陶瓷材料方面的研究成果“Dielectric and energy storage properties of Bi₂O₃-B₂O₃-SiO₂ doped Ba_0.85Ca_0.15Zr_0.1Ti_0.9O₃ lead-free glass-ceramics”发表在《Open Science Royal Society》上。

论文链接：https://doi.org/10.1098/rsos.191822

论文作者：陈要辉(硕)、陈代华(硕)、蒙柳芳（桂林电子科技大学）、万玲玉*、姚辉璐、翟俊宜、袁昌来（桂林电子科技大学）、Devki N. Talwar(北佛罗里达大学)和冯哲川。

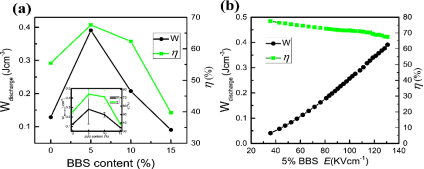

本文系统研究了Bi₂O₃-B₂O₃-SiO₂ (BBS)玻璃粉添加剂对(1-x) BCZT-x BBS无铅陶瓷介电、铁电和储能性能的影响。当BBS含量x≤0.1时，随着x的增加，样品的晶粒尺寸减小，密度变均匀，弛豫扩散性能改善，介电性能和温度稳定性提高。但当x>0.1后，性能降低明显。得到x=0.05时，在130 kV/cm电场下，最大储能密度为0.3907 Jcm^-3。该无铅0.95BCZT-0.05BBS微晶玻璃具有储能密度高、能量损失低、烧结温度低等优点，在微晶高能量存储器件中具有重要的应用价值。
