近日，新捕京官网新能源材料团队刘海镇副教授等人在Li–Mg–B–H储氢材料研究中取得新进展，相关成果发表在《Applied Surface Science》上。

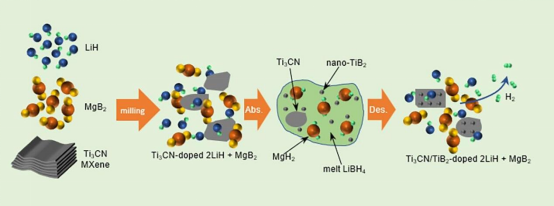

Li–Mg–B–H复合储氢材料（即2LiBH₄ + MgH₂）具有高达11.4 wt%的储氢容量，但是，其吸放氢温度高，动力学慢，可逆性差，严重限制其实际应用。近日，新捕京官网新能源材料团队刘海镇副教授与合作者首先合成了二维Ti₃CN MXene，并将其引入到Li–Mg–B–H复合材料中，显著改善了Li–Mg–B–H复合储氢材料的储氢性能。加入5 wt% Ti₃CN可使2LiBH₄ + MgH₂复合材料的起始放氢温度降低约50 °C，并将LiBH₄在400 °C下等温分解的诱导期从>90 min缩短至<10 min。该储氢材料在20次循环后可逆容量仍保持在8.3 wt%，容量保持率为93%。微观结构研究表明，在2LiBH₄ + MgH₂ + 5 wt% Ti₃CN复合材料吸放氢过程中，Ti₃CN将部分转化为粒径约为5 nm的高度分散的纳米TiB₂，这种纳米TiB₂可以作为活性催化剂，从而改善Li–Mg–B–H复合材料的动力学和可逆性。本工作为提高金属硼氢化物基复合材料的储氢性能提供了一种策略。

论文题目：Highly-dispersed nano-TiB₂ derived from the two-dimensional Ti₃CN MXene for tailoring the kinetics and reversibility of the Li–Mg–B–H hydrogen storage material

论文作者：罗辉（博士生），杨云舒（本科生），卢丽雯（硕士生），黎光旭，王新华，黄显吞，陶小马，黄存可，蓝志强，周文政，郭进，刘海镇*

论文链接：https://doi.org/10.1016/j.apsusc.2022.155581
