近日，新捕京官网新能源材料团队开展了钨对单晶富镍三元正极材料的单包覆、单掺杂、既包覆又掺杂等不同形式的改性研究，研究成果以"Multi-role surface modification of single-crystalline nickel-rich lithium nickel cobalt manganese oxides cathodes with WO₃ to improve performance for Lithium-ion batteries"为题发表在《Nanomaterials》期刊上。

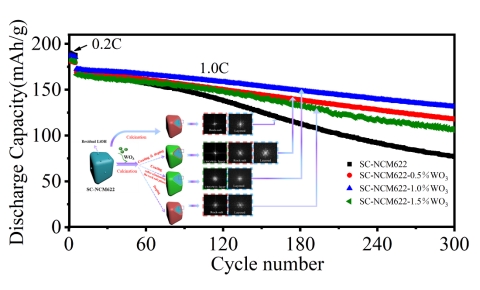

本研究通过调控钨的含量，实现了对单晶富镍三元正极材料的单包覆、单掺杂、既包覆又掺杂，提高了三元正极材料的综合性能。改性样品的10.0 C/1.0 C放电比容量比值为86.3%。此外，在1.0 C下循环300次后，放电比容量为131.5 mAh/g，容量保持率为76.2%， 放电比容量比原始样品提高了54.7 mAh/g，容量保持率比原始样品提高了31.2%。这项工作针对目前三元正极材料存在的问题，提供了一种钨包覆及掺杂的单晶富镍三元正极材料的有效改性方案。

该工作获得国家自然科学基金、广西自然科学基金、广西科技重大专项项目、崇左市科技计划项目、广西新型电池材料工程技术研究中心、广西高校新能源材料及相关技术重点实验室、广西有色金属及特色材料加工重点实验室等资助。

论文作者：区丽敏（硕士生），农盛恒（硕士生），杨若茜（硕士生），李耀营（硕士生），陶金荣（本科生），张攀（本科生），黄海富，梁先庆，蓝志强，刘海镇，黄丹，郭进，周文政（通讯作者）。

论文链接：https://doi.org/10.3390/nano12081324
